PSPL5933平坦群时延低通滤波器

主要特点

SPL5933平坦群时延低通滤波器设计用于高速数字网络和电信系统中的OEM用途。该器件使用专有的吸收滤波器设计,其衰减和时域特点与四阶Bessel-Thomson滤波器类似。传统Bessel-Thomson滤波器设计反射带阻频率信号,因此会导致误码率提高,眼图由于多次反射而闭合。相比之下,PSPL5933通过吸收来进行滤波。它实现了完美的阻抗匹配和非常好的回波损耗,包括在滤波传输频带内部及之上。平坦群时延样式滤波器表现出准高斯插入损耗特点,提供了杰出的时域性能。



典型性能, 选项7P46GHZ

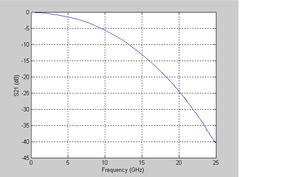

下图显示了0 ~ 25GHz的插入损耗。

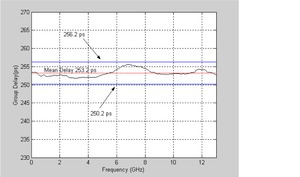

下图显示了0.1 ~ 13GHz的群时延。

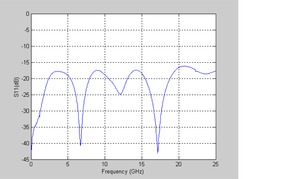

下图显示了0 ~ 25GHz的输入回波损耗。
