PSPL5935低通滤波器

主要特点

PSPL5935低通滤波器是为高速数字网络和电信系统OEM用途设计的。这些器件采用专有的吸收滤波器设计,其衰减和群时延频响与四阶Bessel-Thomson滤波器类似。传统Bessel-Thomson设计通过反射带阻频率信号进行滤波,因此会导致误码率提高,并由于多次反射而导致眼图闭合。相比之下,PSPL5935通过吸收来进行滤波。它们拥有完美的阻抗匹配及非常好的回波损耗,包括滤波器通带内部及滤波器通带上方。这个滤波器是双向的,因此任意一个端口都可以作为输入使用。



主要性能指标

· 高斯插入损耗资料

· 平坦的群时延

· 阻抗匹配

· 无反射

· 12.6 ~ 33ps的上升时间值

· 10 ~ 28GHz的-3dB频率

· 25dBm RF功率

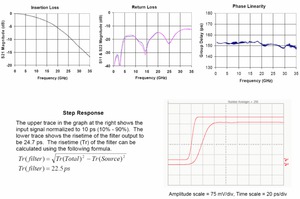

典型性能, 选项10GHZ

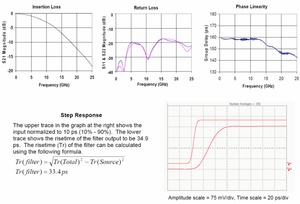

典型性能, 选项12P5GHZ

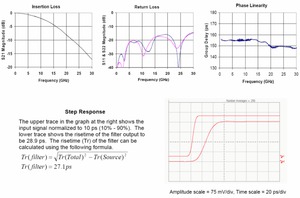

典型性能, 选项15GHZ
