PSPL5915低通上升时间滤波器

主要特点

SPL5915低通上升时间滤波器设计用于高速数字网络和电信系统中。标准滤波器的-3dB带宽是0.75 * 位速率。这些滤波器采用专门的吸收滤波器设计,其衰减和群时延与Bessel-Thomson滤波器类似。Bessel-Thomson滤波器通过反射滤波,因此会提高误码率,并由于多次反射而导致眼图闭上。相比之下,PSPL5915滤波器通过吸收滤波。它实现了完美的阻抗匹配和非常好的回波损耗,包括在滤波传输频带内部及之上。



参数
回波损耗>15 dB @ fo, 典型值
上升时间Tr ~= 0.35/fo
带宽(-3 dB), fo35 MHz ~ 10 GHz,视选项而定
Fo容限@23 C2%, 5% f > 4 GHz
最大功率23 dBm @ fo
最大电流1 A
最大电压50 V DC
插入损耗< 0.02 dB @ DC
阻抗50 Ω
连接器SMA插座(孔式)和插头(针式)
温度-25 C ~ + 90 C
保修一年



除提供最大/最小保障极限外,列出的所有参数都是典型值。

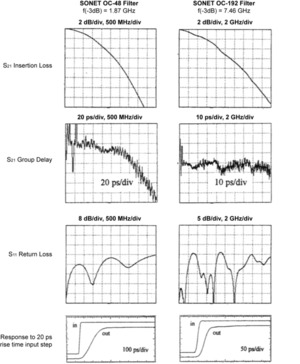

典型性能

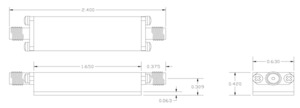

机械尺寸
