PSPL5331 6dB功率分配器

主要特点

PSPL5331 6dB功率分配器是带宽非常宽的电阻三通装置。它用来把信号分成两个一模一样的信号,或用来组合两个信号。输出被衰减6dB。这些是阻抗匹配三通装置,在两个输出的端接阻抗都是50Ω时提供了50Ω输入阻抗。功率分配器使用三个16.7Ω电阻器制成,从而在任何端口都提供了50Ω阻抗。这个三通装置中的电阻器有1%容限,因此这个三通装置提供了完美的对称度,与50Ω实现了非常接近的阻抗匹配。它的上升时间为17ps,带宽为DC ~ >18GHz。

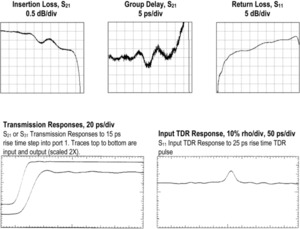

典型性能

40 MHz ~ 20 GHz频响,2 GHz/div线性扫描
