PSPL5380套件

主要特点

PSPL5380套件是PatternPro PAM-4多级脉冲源和BERT测量系统的一部分。PSPL5380使用PPG码型发生器输出,生成PAM-4测试信号。



主要性能指标

· 与PatternPro PPG码型发生器一起使用,生成PAM-4信号

· 宽带宽,>50GHz组件和1.85mm电缆

· 把LSB流和MSB流组合起来,生成4级数据信号

· 设置及使用简便

典型性能

PSPL5380 PAM-4套亻采用泰克宽带组件,把两条高速数据流组合起来。PatternPro码型发生器仪器及PSPL5380创建了一个PAM-4信号源,提供了可编程的4级码型、可调节幅度和可调节相位。从而可以精确控制PAM-4信号,这对元器件和设计验证测试非常关键,以检查各个元器件性能,评估模块级功能。

下面所示的25Gbaud和32Gbaud信号是使用PPG3202 PatternPro可编程码型发生器信号,并使用PSPL5380 PAM-4 套件组合到PAM-4信号中生成的。

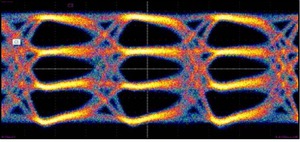

使用PSPL5380的25Gbaud PAM4信号。

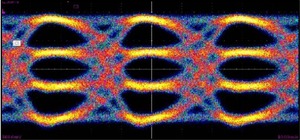

使用PSPL5380的32Gbaud PAM4信号。
